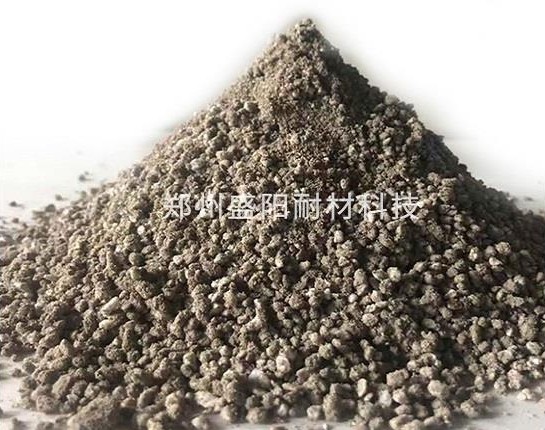

抗侵蚀浇注料是由高铝料制成粒状和粉状的不定形耐火材料,加入一定比例的结合剂和水分搅拌而成。抗侵蚀浇注料具有很高的流动性,用浇注、震动或捣固的方法浇注使用,也可以做成预制件放在使用。 抗侵蚀耐火浇注料也可做成自流浇注料,依靠自重和和流动性施工,使浇注料达到脱气、摊平和密实;如果做成自流浇注料可使用在薄壁衬体和锚固件较密的部位;即能降低劳动强度,又能改善作业环境,减少噪音。尤其是一些弯处或极不规则不好施工的部位。则选用自流浇注料。 抗侵蚀浇注料有粘土质、高铝质、硅质、碱性、轻质、等不同材质。工业窑炉的侵蚀性大的部位就必须使用抗侵蚀性的浇注料来抵抗炉体的不同性质的侵蚀。如果是酸性的侵蚀则要使用抗酸性侵蚀的浇注料,如果是碱性侵蚀,则需要用抗碱性的耐侵蚀浇注料。 无论是使用抗酸性或是抗碱性的抗侵蚀浇注料,是根据工业窑炉的内衬情况和侵蚀性质而定。因为抗侵蚀浇注料的体密度高、,在生产过程中加入一定比例的抗侵蚀成分,采用微粉技术使浇注料的抗侵蚀浇注料的致密度增高。能很好的抵抗酸性和碱性性质的严重侵蚀。
发布时间:
2020
-
02
-
20
浏览次数:295

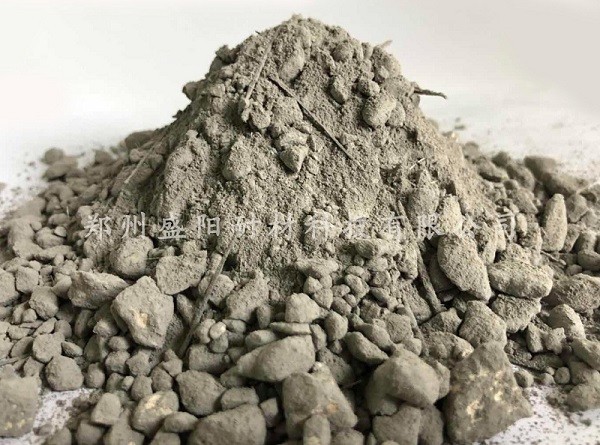

耐火浇注料统称浇注料,在耐火材料中属于不定型耐火材料。耐火浇注料生产过程方便快捷,施工整体性好,用于工业窑炉不规则部位内衬,近几年也用于制作耐火预制件。浇注料种类很多,要得从个方面来区划分:如果按特性来分有:高强耐磨浇注料、耐高温浇注料、低水泥浇注料、钢纤维浇注料、耐酸耐热浇注料等多种具有特性的浇注料;按耐火原料来分的有:黏土浇注料、高铝浇注料、硅质浇注料、莫来石浇注料、刚玉浇注料、碳化硅浇注料、镁质浇注料等按适用工业窑炉环境来分:铁水包出铁沟用铝碳化硅浇注料、钢包用铝镁尖晶石浇注料等;按浇注料的密度来分:轻质浇注料和重质浇注料;按化学性质分有:耐酸浇注料、中性浇注料、耐碱浇注料、铝质浇注料、镁质浇注料、碳质浇注料。 以上为用水泥结合的耐火浇注料,当然浇注料还有用磷酸结合的树脂结合的,还有用水玻璃结合的浇注料。统常用的还是用水泥结合的浇注料占比例大。
发布时间:
2020
-
02
-
19
浏览次数:82
耐火浇注料又称为不定形耐火材料,是一种经颗粒级配的耐火集料,由结合剂、外加剂相结合而成的,呈湿状、半湿状、或干状,不通过高温烧结混合组成的一种耐火材料,在实际的操作和使用的过程当中,耐火浇注料随着窑炉内部温度的变化而发生晶型转变,达到一定的物理条件,从而满足耐火浇注料的一系列使用要求,在耐火浇注料的实际施工过程中,遇到的各种工业窑炉以及施工部位不规则的情况下,浇注料的厚度问题,值得我们来分析一下。 耐火浇注料的厚度的决定,因素往往很多,实际的工况环境、用户朋友对于浇注料使用时长的要求等等,如果有图纸参考其厚度的标定即可,根据多年实际的耐火浇注料施工经验来说,厚度在200mm左右,也有一些特殊的部位耐火浇注料厚度在150-200mm,个别的窑炉以及特殊的条件下,也有80mm的情况。 耐火浇注料打的越薄窑炉的承重越低,这样对浇注料的各项使用性能就提出了更高的技术要求,一般情况下耐火喷涂料、涂抹料、耐火可塑料有着较为便利的施工性能,决定其在耐火浇注料厚度低于100mm的时候有较佳的使用性能,这里需要着重讲的是,耐火可塑料是可以直接施工于炉体本身的,不要保温层,并且可塑料不用烘炉,可直接升温使用,如果窑炉本体设计的有保温层的情况时,则必须选用耐火浇注料。 耐火浇注料的施工安装相较于耐火砖,是较为便利和灵活的,恶劣的工况环境、不佳的施工条件,在这种情...
发布时间:
2020
-
02
-
18
浏览次数:121
耐火浇注料是由合理级配比例的骨料颗粒、细粉与结合剂、外加剂共同组成的混合料。耐火浇注料是以干态形式,再加水或其他液体制成浆状、泥膏状和松散状,进行浇注施工,施工浇注成形后要经过一段时间的水化、凝固后获得强度,现经过合理的烘烤直接使用。耐火浇注料的特点是生产工艺简单、施工方便,使用寿命长等优点。近些年来,耐火浇注料的新品种不断出现,通过改变材料的组合配比及生产工艺,结合剂添加的剂量和类别,外加剂的选择以及技术的更新,应用领域也不断扩展。耐火浇注料已广泛应用于石油化工、建材、窑炉构筑物及热工设备等多个行业,通过引入结合剂、外加剂等,再加入近年来的微粉技术的应用。使耐火浇注料更具有产品品种丰富化、材料纯净化、粒度级配合理化不断的发展。耐火浇注料发展将向结合剂、外加剂的使用种类不断增加,而且耐火浇注料的产品多样化、性能更优化,尤其是近几年来的环保问题,更证明浇注料的生产工艺简单,使用方便,更符合环保要求,所以使耐火浇注料的应用领域不断拓展; 耐火浇注料中使用微粉、亚微粉将渐渐取代水泥,增强物理性能。近年来,耐火浇注料技术正在不断更新换代,在多个领域都实现了良好的应用价值及经济效益。总之,耐火浇注料的发展将向节能、环保、多样化发展,今后也有可能结合如纳米粉体等相关技术并实现产业化,耐火浇注料将出现更多能耗低、质量优良的新品种,从而推动高温工业领域能更好地发展。
发布时间:
2020
-
02
-
17
浏览次数:79
隔热保温耐火材料,是一种在工业窑炉和热力工程设备中,需要解决其隔热保温使用要求时,普遍使用的一种隔热保温耐火材料,如何根据工况的环境,合理高效的区分选择使用保温耐火材料,以获 佳的使用节能效果,以及 佳的性价比,让我们一起来分析下。 在选择保温耐火材料时,需要加以分析的情况有:(1)设备的操作温度,即设备所需隔热耐火材料的 高的温度使用值及绝热的性能值; (2)隔热保温材料的 高使用温度,也就是保温耐火材料本身的 安全的可使用温度值; (3) 隔热保温耐火材料的各项性能指标(绝热性能、热导率、体积密度、比热、热熔等), 其中需要注意的是,隔热保温耐火材料体积密度的选择,隔热耐火材料的隔热性能,是随其体积密度的降低而提高的,通常从效益的节能来讲,使用厂家倾向于选择采用低密度的隔热保温耐火材料,但低密度的保温材料生产成本偏高,性价比不佳,根据实际经验来讲,在选择保温材料时,不能只追求低密度,应根据工况环境和使用温度选择密度恰当的隔热耐火材料,以取得 佳的节能效果和性价比。 (4)隔热保温耐火材料的使用条件,也就是其物理性能和化学特性,随着耐火材料厂家技术的发展,相当多的使用厂家在选择使用隔热保温耐火材料时,会把隔热保温耐火材料直接用作热工窑炉的工作内衬,在许多热处理炉和烧结炉,为了提高其产品质量和效益...
发布时间:
2020
-
02
-
15
浏览次数:525
耐磨耐火浇注料是工业窑炉生产中使用 为广泛的浇注料的一种,由优质的耐火骨料、粉料、结合剂和外加剂等材料配制加工而成的一种耐火浇注料,其特有的优势是:凝结速度快、物理抗折强度高、抗侵蚀冲刷等,主要适用于:高温旋风分离器循环流化床内衬,以及加热炉出钢槽的衬体等。耐磨耐火浇注料优良的性能,使其还广泛的应用在各种高温窑炉的内壁耐磨层和保温层。 作为浇注料厂家,来简单描述一下浇注料施工的特点和注意事项:首先焊接的作业完成后,铺设安装龟甲网或者钢筋网, 后再进行浇注料的搅拌工序,注意:每100公斤的干浇注料加入13-15升PH值为5-7的纯净水,先干混搅拌2-3分钟,然后加水再搅拌3-5分钟,搅拌时长不可过短过长。 浇注料的加水量也要严格控制,任意增减会影响浇注料的施工及使用性能,冬季施工作业时,浇注料加入水的温度要达到50℃左右。浇注料施工完成后需要进行养护2-3天,以达到初凝的效果为佳。 耐磨耐火浇注料具有快速凝结、强度高等优点,夏天施工的时候,常规条件下20-30分钟初期凝结,3个小时左右的时间实现终凝。 耐磨耐火浇注料在冬天施工时,根据全国各个冬季低温区域的不同,根据我们浇注料施工积累的经验来说4-6小时可以终凝,(需要特别注意的是:个别低温地区,要根据当地温度的实际情况,在初凝过后,根据凝结情况,采用烘烤或者加入吊灯加热等方法,加速浇注料中游离水分的排...
发布时间:
2020
-
02
-
14
浏览次数:84
转窑用耐火砖的正确砌筑关系到回转窑是否能长期安全运转,在耐火砖砌筑的各个环节,究竟有哪些步骤需要注意,接着往下看。 7.锁口 (1)窑体内衬应在 后2~3行砖内锁口,锁口砖应具有正确的楔形和平整的表面。 (2)锁砖均应从侧面打入,在锁口砖缝处还应及时打入薄钢板,使之锁紧。 (3) 后一块锁砖不能从侧面打入时,应将锁口一侧的1~2块砖进行加工,使锁口上下尺寸相等,然后采用迎浆法,将锁口砖从上面打入,并将其两侧用钢板塞紧。 (4) 后1~2块锁砖宜按如下方法加工。 (5)干砌锁口的合门砖不得使用手工加工砖,应使用特制的插缝砖进行组合锁口,必要时用切砖机和磨砖机加工。 (6)干砌的合门处 后7~8块砖,应作为合门砖一齐砌入。合门砖与钢板应先组合、试砌, 后测定间隙,选配合适厚度的钢板,打入坚固。 8.质量要求 (1)材料品质耐火材料和制品的品种、牌号,必须符合现行国家标准的规定和设计要求。泥浆的品种和牌号及其配合比必须符合设计要求。泥浆的稠度及其适用的砌体类别,必须符合施工规范的规定。 (2)窑壳与内衬间隙。窑壳内壁应清扫干净,耐火砖必须紧靠窑壳(或喷涂层),其间隙不大于3mm,并以泥浆填实。 (3)砖的加工。加工砖的砖型应正确,表面应平整,加工砖的厚度不得小于砖厚的2/3. (4)砖缝厚度,砖缝允许厚度,纵向缝不大于2mm,横向缝不大于3mm. (...
发布时间:
2020
-
02
-
13
浏览次数:477
YB∕T 114-2016 硅酸铝质隔热耐火泥浆本标准代替了YB/T 114-1997(2012)版硅酸铝质隔热耐火泥浆本标准规定了硅酸铝质隔热耐火泥浆的分类和牌号、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。本标准适用于硅酸铝质隔热耐火砖的砌筑和缝隙填充用材料。
发布时间:
2020
-
02
-
13
浏览次数:72
转窑用耐火砖的正确砌筑关系到回转窑是否能长期安全运转,在耐火砖砌筑的各个环节,究竟有哪些步骤需要注意,接着往下看。 4.内衬砌法 (1)内衬宜湿砌和分段错砌,湿砌时,砖与窑壳的灰浆厚度应符合设计规定。 (2)当采用磷酸盐泥浆砌筑时,磷酸盐泥浆不得不与窑壳接触,在砖与窑壳之间应填以黏土或高铝耐火泥。 (3)用镁质制品砌筑内衬时,宜采用干砌法环砌,接缝材料宜采用薄钢板或纸板。 5.支撑加固 当一段窑体的砌筑超过下半圆1~2层砖以后,应对暂停砌筑,并按以下顺序进行支撑加固。 (1)撤出影响支撑加固的所有原材料、工具设备。 (2)选用质地好、无腐朽、无裂缝的木枋作垫衬,木枋的规格应根据窑径而定,其截面一般不宜小于150mm*220mm,长度以1~1.2m为宜,当窑体直径大于4m时,木枋长充以0.74~1m为宜。 (3)木枋与砌体的接触面应适当修整,当采用水泥耐火泥浆作垫料时,木枋的接触面应加工成圆弧形,并基本与砌体内弧吻合。 (4)将木枋垫与砌体的接触面抹满约10mm厚的水泥耐火泥泥浆,压住支撑面,用支撑丝杠顶住木枋垫中部。支撑丝杆在使用前应检查配件是否齐全,并在丝杠、手轮与杆端的滑动面涂刷润滑剂。 (5)先用手扳动托办,将丝杆定位。丝杠的安装位置应垂直于壳壁,丝杠的中主轴线应呈水平。然后用套管套住手轮把,由操作人同时用劲,反...
发布时间:
2020
-
02
-
12
浏览次数:522
